近日，中科院合肥物质科学研究院固体物理研究所与强磁场科学中心联合科研团队在超高压条件下首 次在一种新的材料——二硫化钼（2H结构过渡金属二硫属化物：2H-MoS2）中观测到了超导现象。

超导是一种宏观的量子现象，表现为材料的电阻完全消失的行为，通常在非常低的温度下发生。当材料处于超导态时，它具有零电阻、完全抗磁性和超导隧道效应等奇特的性能, 在电力输运、医疗器械磁体、微波器件以及磁悬浮列车等应用方面具有独特的优势。自从1911年荷兰莱顿大学的H·卡默林·昂内斯发现汞在4.2K以下呈现超导现象后，因其诱人的应用前景，使人们对新超导材料的开发一直孜孜以求，并成为材料物理领域的一个主流方向。

过渡金属二硫属化物MX2（M为过渡金属Ti, Nb, Ta, Mo, W; X为硫族元素S, Se, Te）具有和石墨类似的层状结构，根据单胞中X-M-X三明治单层的数目及MX6配位多面体的不同，可以分为1T，1T′，Td，2H等多形体。实验研究业已表明：通过化学插层或施加外部压力等调控手段，可在某些过渡金属二硫属化物中诱导出超导电性，如激子绝缘体1T-TiSe2、莫特绝缘体1T-TaS2及外耳半金属Td-WTe2等。而对于半导体2H-MoS2，虽然实验上证实通过化学插层和施加静电场偏压可以诱导出超导电性，但迄今还没有压力诱导超导电性出现的实验证据。

为此，中科院研究人员在自主搭建的高压综合测试平台上，利用金刚石对顶砧产生的超高压条件，通过低温电输运测量发现：二硫化钼在90GPa（90万大气压）左右的压力条件下变成超导体，在130~220 GPa（接近地球外核压力）压力范围内，超导转变临界温度可高达12K，并通过密度泛函理论计算解释了超导出现的微观机制。

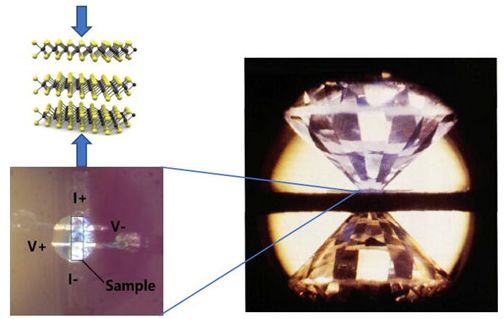

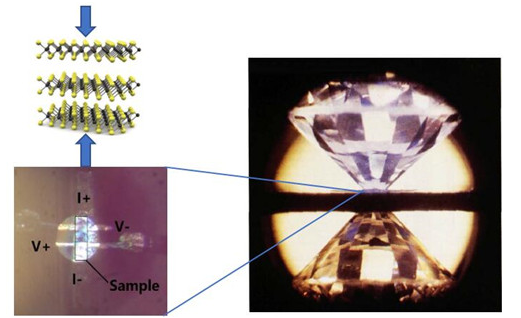

图1. 光学显微镜下金刚石对顶砧高压发生装置中样品和电极的标准四引线布局图，其中圆形轮廓为金刚石的工作台面，直径为100微米。实验中，通过一对对顶的金刚石挤压样品对样品施加超高压力。

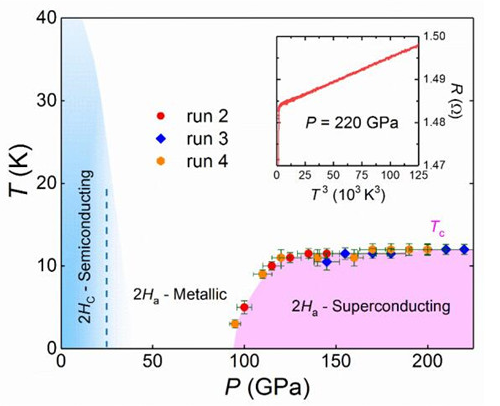

图2. 二硫化钼的压力-温度相图。

申雨钼业是全球重要的二硫化钼厂家之一。公司作为国际矿业巨头洛钼集团的子公司，依托优质钼矿山和二硫化钼工厂，在洛钼集团十数年二硫化钼生产经验的基础上加以工艺和设备改进，配合先进的质量关系体系，为客户生产质量稳定可靠的二硫化钼产品和服务。
